Seri 3117XX3XX

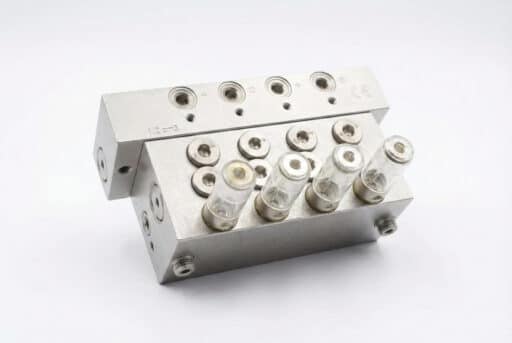

Tek hatlı hava yağ dozajlama ünitesi
PFD dosyaları
Seri 3117XX3XX
Uygulamalar
- Bu tip dekompresyonlu dozajlama ünitesi, hafif yağlarla yapılan kurulumlar ve yüksek hızlardaki rulmanlardaki uygulamalar için uygundur.
Özellikler
- Gövde malzemesi EN 573-3 – AW-Al Cu4PbMg
- Blok tasarımı sızıntıyı önler.
- Yüksek performans
- 3 ila 6 çıkış
- Ayarlanabilir hava akışı
| Maks. çalışma basıncı hava | 10 bar |
| Min. çalışma basıncı hava | Çıkış basıncı + 1 bar |
| Maks. çalışma basıncı yağ | 45 bar |
| Min. çalışma basıncı yağ | Çıkış basıncı + 20 bar |
| Yağ boşaltma basıncı | < 1,2 bar |
| Akışkan | Mineral yağ |
| Viskozite | 3000 cSt’ye kadar. Sıcaklığa bağlı olarak |
| Sıcaklık aralığı | -20ºC. / +80ºC. |
| 5ºC’ye kadar. maks. yağ viskozitesi kullanılabilir | ISO VG 100 |
| Hava girişi | 1/4 “bsp |
| Yağ girişi | 1/4 “bsp |
| Çıkışlar | 1/8 “bsp |
Açıklama
Bu dispenserler, tek hatlı hava-yağ sistemleri için özel olarak tasarlanmış yağlama elemanlarıdır.
Kurulum
Bu dispenser için iki tür kurulum olanağı vardır.
- Paralel kurulum
Bu en yaygın kurulumdur, ölçüm üniteleri ana hatlara bağımsız olarak bağlanır. Bu kurulumda hava tahliyesi dikkate alınmalıdır, yağlama sisteminin arızalanmasını önlemek amacıyla havayı tahliye etmek için hava kapatma tapası delinmelidir.
2. Seri kurulum
Bu yaygın bir kurulum değildir, ancak kurulan dozajlama ünitelerine ve kurulumun yerleştirileceği alana bağlı olarak mümkündür.
Boyutsal düzlem
Sipariş bilgileri
El suministro estándar corresponde al dosificador con 6 salidas.
La referencia se forma dependiendo del número de salidas y su posición. Según sea el volumen requerido a la salida (volumen del dosificador), daremos el último digito al dosificador, tal como se muestra en la tabla siguiente.
| LETRA A AÑADIR SEGÚN EL VOLUMEN DEL DOSIFICADOR
|
| 3117 XX 3 X X |
| Número de salidas
|
| 02 |
| 04 |
| 06 |
| 08 |
| 10 |
| Posición de las salidas |
| Superiores 0 |
| Traseras 2 |
| Volumen a la salida (cm³) |
| 0,022 A |
| 0,034 B |
| 0,057 C |
| 0,110 D |
Ejemplo de pedido Referencia
| Distribuidor de 6 salidas con : | |
| Salidas superiores | |
| Con un volumen de salida de 0,110 cm³ |
| 31170630D |
